EMULADOR DEL SENSOR DE OCUPACIÓN DE ASIENTO MERCEDES BENZ – PASAJERO

Este dispositivo está diseñado para uso en diagnóstico y detección de averías.
Permite verificar de manera sencilla si el error mostrado en el tablero de instrumentos está relacionado con un tapete/sensor de ocupación defectuoso.

✔ Si la alfombra del asiento está dañada, el error y la luz de advertencia se apagarán temporalmente tras la instalación.
✔ Si la causa del problema es distinta, la luz de advertencia permanecerá encendida.

SOLO PARA VEHÍCULOS CON COMUNICACIÓN LIN

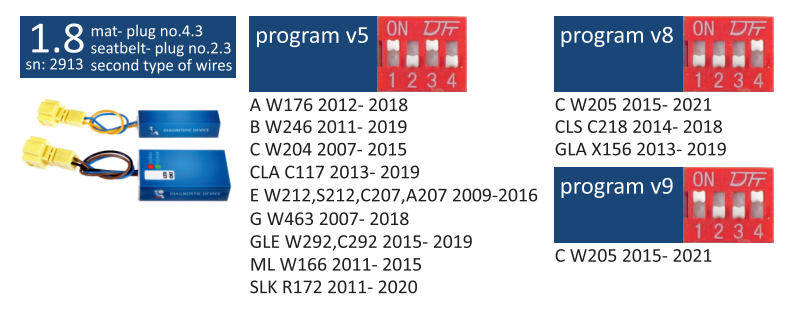

Coches compatibles MERCEDES BENZ:

CLASE A (A-CLASS) W176 (2012- 2018)

CLASE B (B-CLASS) W246 (2011-2019)

CLASE C (C-CLASS) W204 (2007-2015)

CLASE C (C-CLASS) W205 (2015-2021)

CLASE CLA (CLA-CLASS) C117/X117 (2013-2019)

CLASE E (E-CLASS) W212, S212, C207, A207  (2009-2016)

CLASE G (G-CLASS) W463 (2007-2018)

CLASE GLE (GLE-CLASS) W292, C292 (2015-2019)

CLASE M - ML - W166 (2011-2015)

CLASE SLK (SLK-CLASS) R172 (2011-2020)

CLASE CLS (CLS-CLASS) C218 (2014-2018)

CLASE GLA (GLA-CLASS) X156 (2013-2019)

⚠️ Importante:
- Esta herramienta es **exclusivamente para uso diagnóstico**.
- **No sustituye al sensor original** ni constituye una reparación definitiva y no debe instalarse de forma permanente.
- No interfiere de manera permanente en el sistema de seguridad del vehículo.

Uso recomendado en talleres, mecánicos o particulares que deseen confirmar el origen del fallo antes de sustituir piezas costosas.

INSTRUCCIONES DE INSTALACION:

El conector de la esterilla del asiento y el conector de la hebilla del cinturón de seguridad se encuentran debajo del asiento del pasajero en el arnés de cableado amarillo. En la parte frontal del mazo de cables hay un conector amarillo grande con algunos cables (consulte la Foto 1). NO desconecte ese conector. Necesita estar conectado todo el tiempo. En la parte posterior del mazo de cables hay cuatro conectores. Estos son los conectores que te interesan.

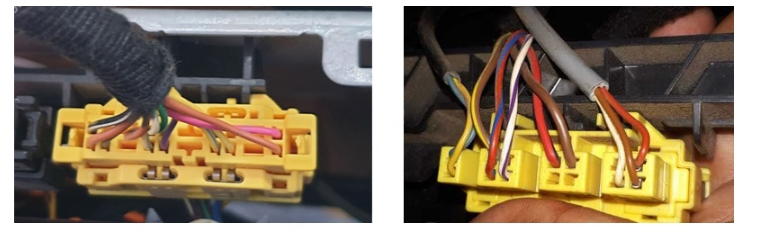

Foto 1. IZQUIERDA: lado frontal del arnés de cableado (NO desconecte ese conector). DERECHA: parte trasera del mazo de cables (aquí es donde conectas el emulador)

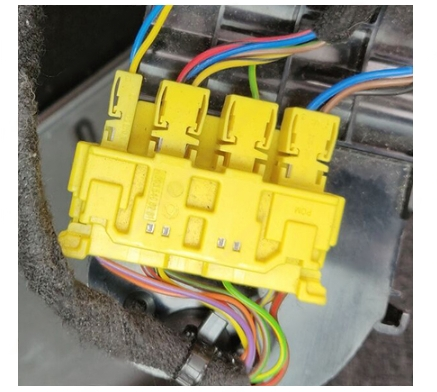

Foto 2. Esta foto muestra el mazo de cables desde la parte superior. El anverso y el reverso son claramente visibles.

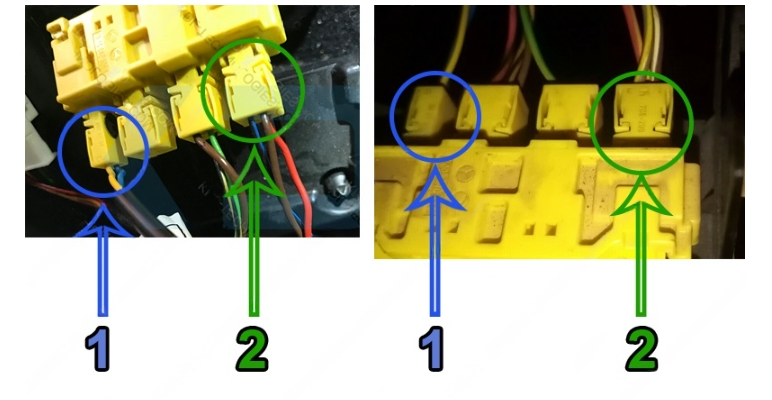

Foto 3. la hebilla del cinturón de seguridad (marcada como 1) y la esterilla del asiento (marcada como 2).
Ambos conectores de esterilla de asiento son iguales y requieren el mismo emulador. Mercedes acaba de cambiar los colores de los cables en algún momento.
